非飽和土廣泛分布于地殼表層，是眾多巖土工程（如邊坡、路基、堤壩）和農業環境領域的直接研究對象。其力學與水力性質的核心控制因素之一是基質吸力，即土中水相與氣相之間的壓力差。基質吸力直接影響土體的強度、變形和滲透特性，進而決定了工程結構的穩定性和安全性。

土壤-水特征曲線是描述含水量與基質吸力關系的關鍵曲線，對于非飽和土理論和工程應用至關重要。由于含水量顯著影響非飽和土的強度，因此需要從實驗上研究水分在土壤基質內的分布。然而，盡管關于SWCC的研究眾多，但很少有研究探索支撐該曲線的水分分布特征。具體來說，在不同基質吸力下，保留在不同半徑孔隙中的水對吸力的貢獻不同，但孔隙水的組成、分布模式以及殘余水的相對含量仍不清楚。

基于低場核磁技術，可以探索不同基質吸力下非飽和土的孔隙水分布特征。這有助于闡明在排水過程中，隨著基質吸力增加，水分如何從不同尺寸的孔隙中被排出，從而揭示水分分布和排水行為的動態變化?？梢詾榻⒒诳紫端植嫉姆秋柡屯亮W模型提供關鍵見解和參考數據。

科研案例：Characterization of pore water distribution in unsaturated soils during drying process with NMR and soil-water characteristic curves ^[1]：

樣品信息：

膨脹土、高嶺土和碳酸鈣廢土。

樣品制備：

根據壓實試驗結果和路基壓實考慮，膨脹土、高嶺土和碳酸鈣廢土試樣的初始含水量分別設定為17.68%、17.50%和8.00%，干密度分別設定為1.40 g/cm3、1.61 g/cm3和1.80 g/cm3。試樣采用聚四氟乙烯環刀制備，分五層壓實，形成直徑61.8 mm、高20 mm的圓柱。

實驗方案：

使用低場核磁檢測殘余孔隙水（型號：MacroMR12-110H-I），使用一維應力相關土壤水特征曲線（SWCC）壓力板裝置，施加基質吸力。

1）首先將試樣真空飽和。

2）然后在每一級預定的基質吸力下，讓試樣在壓力板裝置中達到平衡（通常需要3至5天）。

3）平衡后，取出試樣快速稱重。

4）稱重完成后，立即進行低場核磁測試。

5）測試完成后，將試樣放回壓力板裝置中，再施加下一級吸力。重復稱重、核磁測試，如此重復，直到收集到所有目標吸力下的T?曲線和SWCC曲線。

實驗結論：

1. 三種土壤（高嶺土、碳酸鈣廢土、膨脹土）在不同基質吸力下的核磁共振T?弛豫曲線，提供了基于核磁共振技術的排水機理研究。分析如下：

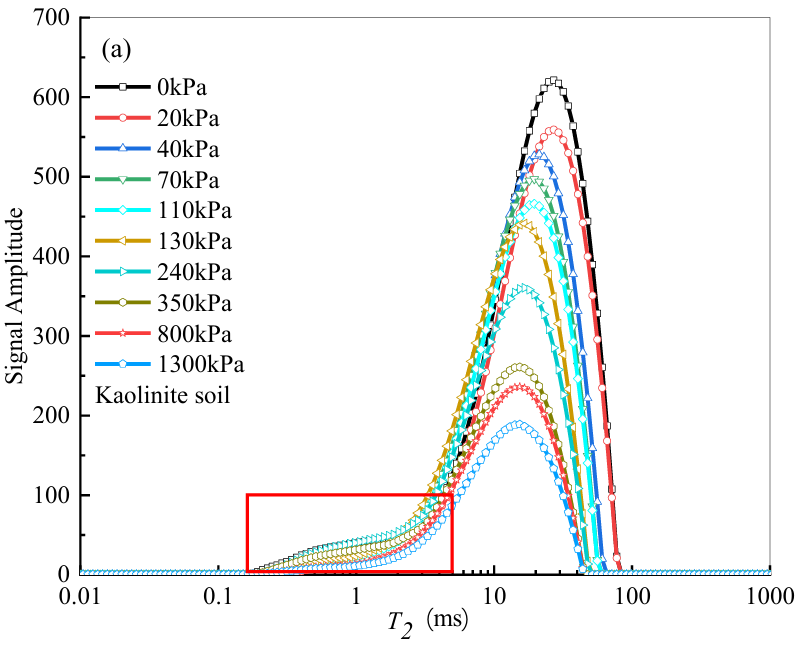

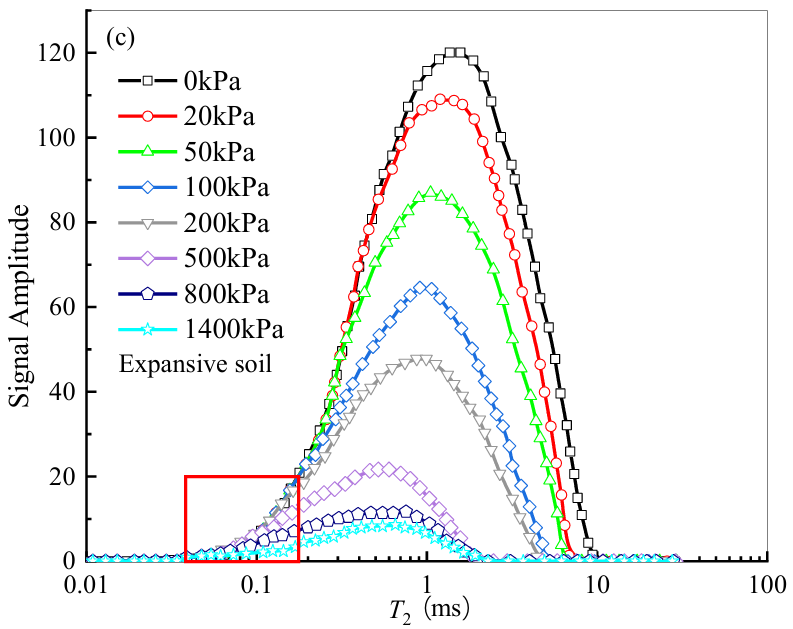

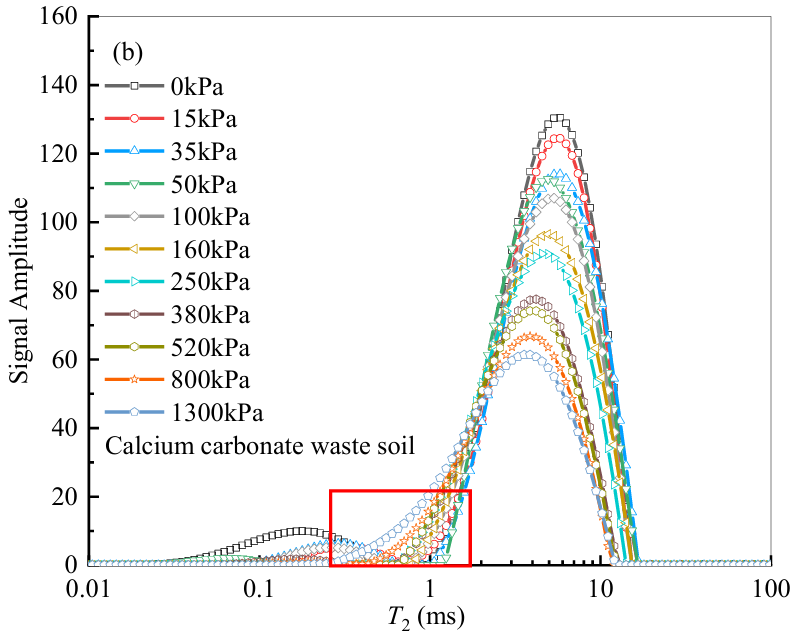

圖1 不同基質吸力下的核磁共振T?弛豫曲線

總體趨勢與排水行為：對于所有土壤類型，隨著基質吸力增加，T?曲線的峰值逐漸降低，且峰值對應的T?值向左移動（即減?。?。這表明土壤中的水含量減少，并且水分從較大的孔隙中被排出。而最小T?值相對恒定，表明含有結合水的孔隙結構在干燥過程中保持相對穩定。

曲線形態與孔隙結構：三種土壤的T?曲線大致呈單峰形態，表明其孔隙結構相對簡單，這有助于區分土壤中不同形式的水。

積分面積變化：隨著基質吸力增加，T?曲線下的積分面積逐漸減小，這直接對應于土壤含水量的減少。對于高嶺土，積分面積在0-130 kPa吸力范圍內下降最快；對于碳酸鈣廢土，在0-380 kPa范圍內下降最快；對于膨脹土，則在0-50 kPa范圍內下降最快。

土壤間差異：不同土壤的T?曲線變化特征存在差異，這主要歸因于顆粒尺寸分布、初始含水量、干密度和礦物成分的不同所導致的孔隙結構多樣性。例如，膨脹土的T?值主要分布在0.04至10 ms之間，而高嶺土的分布范圍更寬0.1至85 ms。

通過弛豫曲線，可以在脫水過程中、孔隙水排出的動態模式下進一步劃分孔徑分布，以及不同基質吸力下的水分組分分布（以高嶺土試樣為例）。

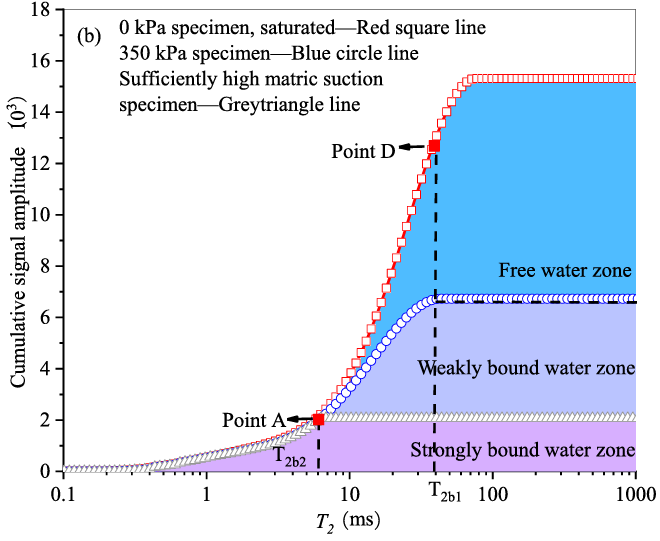

圖2 高嶺土土樣中的水形態分類圖

2、圖中將孔隙結構劃分為三個區域：毛細作用區、水膜吸附區和強吸附區，分別對應自由水、弱結合水和強結合水。

1）自由水：圖中對比了飽和狀態（0 kPa吸力）與臨界基質吸力狀態（例如高嶺土為350 kPa）下的兩條累積曲線。兩條曲線之間的面積，代表了在吸力從0 kPa增加到臨界值的過程中被排出的水分，這部分被定義為自由水。

2）強結合水：所有不同吸力下的曲線都會匯聚于一個不變的點，該點所對應的T?值以下的區域這部分不被排出的水被定義為強結合水。

3）弱結合水：介于自由水區域和強結合水區域之間的部分，則對應弱結合水。這部分水會隨著吸力超過臨界值后繼續被緩慢排出。

低場核磁共振技術能夠無損、連續地檢測非飽和土在不同基質吸力下的孔隙水分布，為定量分析自由水與結合水的動態變化提供了關鍵實驗手段，對微觀動態流動規律的研究提供有力支持。
