水力壓裂技術作為非常規油氣資源開發的核心手段，其成功應用高度依賴于高性能壓裂液體系的研發。在眾多壓裂液體系中，以羥丙基瓜爾膠（HPG）為代表的水基聚合物壓裂液因其優異的增粘性能和環境友好特性，已成為當前頁巖氣壓裂作業的主流選擇。HPG壓裂液通過交聯反應形成的三維網絡結構賦予其獨特的流變特性，這種交聯結構不僅能有效懸浮支撐劑，還能在高溫高壓的井下環境中保持穩定的性能。

交聯度作為表征HPG壓裂液網絡結構的關鍵參數，直接影響著壓裂液的多個重要性能指標。首先，交聯密度決定了體系的彈性模量和粘性模量，進而影響壓裂液的攜砂能力和裂縫延伸效果。其次，適當?shù)慕宦?lián)程度是保證壓裂液耐溫性能的基礎，這對于深層高溫儲層的壓裂作業尤為重要。此外，交聯網絡的結構特征還關系到壓裂液的破膠行為，影響壓后返排效率和儲層保護效果。

當前壓裂液交聯度的表征技術仍面臨重大挑戰。研究人員往往需要結合多種測試手段才能對交聯狀態進行全面評估，目前交聯度表征主要依賴流變儀（測量黏彈性）和紅外光譜（分析官能團變化）。然而，流變儀僅能反映宏觀力學性能，無法區分交聯網絡結構的微觀差異；紅外光譜則受限于樣品制備復雜性和定量精度不足，此外兩者均無法實現交聯度定量表征，亟需一種更高效、精準的檢測手段。低場核磁共振（LF-NMR）技術因其對分子運動的敏感性，近年來在聚合物交聯網絡表征中展現出獨特優勢，可以快速檢測定量表征樣品的交聯度，成為HPG壓裂液交聯度分析的新方法。

低場核磁共振對羥丙基瓜爾膠壓裂液交聯度的定量表征實例^[1]：

實驗材料：

樣品：羥丙基瓜爾膠 (HPG)；重水；交聯劑：乙二醇、硼酸和 D-山梨醇；環狀硼交聯劑 (OBC)等。

儀器：低場核磁共振分析儀（MicroMR12-040V）。

實驗方案：

1.壓裂液凝膠的制備：

將羥丙基瓜爾膠溶解在重水中，室溫（20℃）下放置，水浴 25℃ 下放置 4 小時使其充分溶脹，制備成基液。

將不同比例（0.1% 至 1.0%）的 OBC 加入到不同基液中，攪拌均勻，得到不同交聯度的壓裂液凝膠。

2.低場核磁共振 (LF-NMR) 測試：

使用 LF-NMR 分析儀進行測試，采用 CPMG 序列測量樣品中質子的 T2 弛豫時間。（參數：采樣帶寬 (SW) = 200 KHz，等待時間 (TW) = 1500 ms，調節第一個數據 (RFD) = 0.02 ms，調節模擬增益 (RG) = 10 dB，調節數字增益 (DRG) = 3，前置放大器調節增益 (PRG) = 3，采樣次數 (NS) = 8，回波時間 (TE) = 0.15 ms，回波數 (NECH) = 2000。）

分析 T2 弛豫譜，計算交聯度。

實驗結果分析

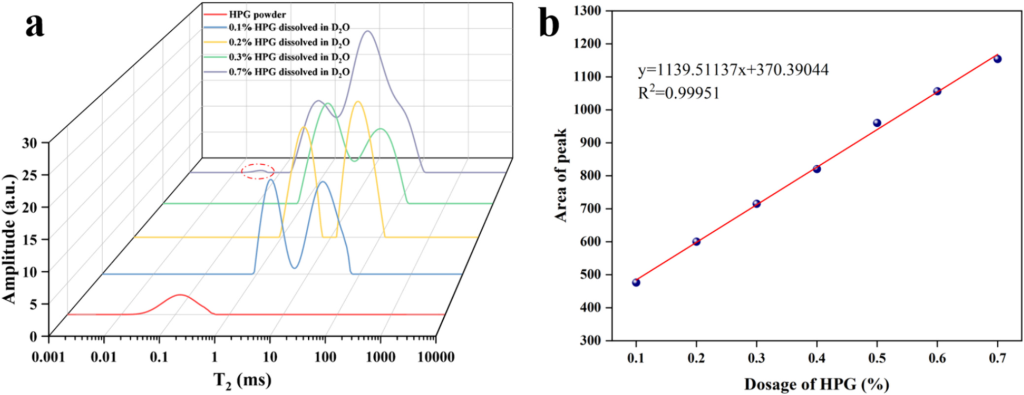

圖1：羥丙基瓜爾膠基流體在0.1–0.7%瓜爾膠濃度下：(a) 弛豫分布；(b) T2峰總面積與瓜爾膠用量的關系

圖1展示了使用重水在不同濃度下制備的瓜爾膠粉和瓜爾膠基流體的弛豫分布，以及峰值面積的變化。如圖1(a)所示，在瓜爾膠粉的弛豫分布中僅有一個快速弛豫峰位于0.03-1 ms，這可能是由于瓜爾膠分子處于固態粉末狀態無法伸展，沒有具有良好流動性的線性結構。對于使用0.1、0.2、0.3和0.7 wt%重水制備的瓜爾膠基流體觀察到兩個峰，并且隨著瓜爾膠濃度的增加，峰面積和位置發生變化。當瓜爾膠的濃度增加到0.7 wt%時，觀察到一個位于約0.05 ms的峰，這與固體瓜爾膠粉的弛豫峰位置一致，可能是由于高濃度瓜爾膠存在未溶解的瓜爾膠分子所致。

圖2：不同交聯劑用量下的弛豫分布：(a) 0–0.2 %

如圖2所示，隨著交聯劑用量的增加，弛豫分布中出現了多個峰。隨著交聯劑用量的增加，快弛豫峰的信號強度和比例持續增加，且流動性不斷降低，這是由于添加交聯劑形成更多的膜結構和更密集的壓裂液網絡結構所致。如圖2(c)所示，通過將交聯劑的量增加到0.8%、0.9%和1%，T21峰的范圍擴展到0.04-3毫秒，而T22和T23峰的位置保持不變。這表明凝膠具有更緊密的結構，可能是因為過度交聯導致凝膠網絡過度緊縮。LF-NMR測試的T2分布反映了瓜爾膠分子與交聯劑結合形成的線性和膜狀結構的運動行為。然而，當交聯劑過量時，游離的交聯劑分子無法與瓜爾膠結合，這由圖3(c)中1.0%交聯劑的T2分布中100-300毫秒處的峰所證明，表明有未參與反應的過量交聯劑。更多詳細實驗內容，請見參考文獻^[1]。

???根據以上研究，可以論證LF-NMR 測試的交聯度可以定量的表征壓裂液凝膠的交聯度，為壓裂液的配方及使用過程中的狀態進行監測。

如您對以上應用感興趣，歡迎咨詢：18516712219

[1] Zhang C, Wang Y, Yin Z, et al. Quantitative characterization of the crosslinking degree of hydroxypropyl guar gum fracturing fluid by low-field NMR[J].International Journal of Biological Macromolecules, 2024, 277(Part3):11.DOI:10.1016/j.ijbiomac.2024.134445.
