利用低場核磁共振(臺式核磁)技術(shù)(NMR)來研究養(yǎng)護溫度和內(nèi)養(yǎng)護劑(SAP)對CaO類補償收縮水泥基材料微觀孔結(jié)構(gòu)的影響。結(jié)果表明：對于20℃、40℃和60℃養(yǎng)護的CaO補償收縮水泥基材料?？讖椒植家约翱紫堵实年P(guān)系是：40℃<20℃<60℃；SAP的摻入使得硬化材料在3天前的孔徑以及孔隙率變大，7天后孔徑以及孔隙率小于不摻SAP的CaO補償收縮水泥漿體。

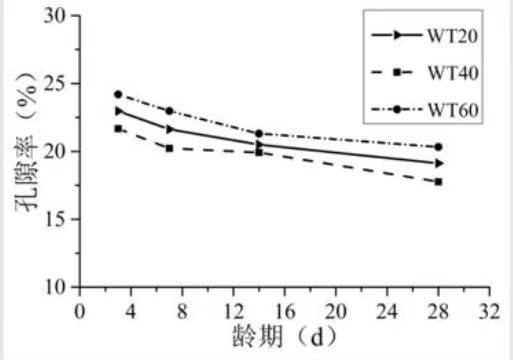

圖1 不同養(yǎng)護溫度的CaO補償收縮水泥漿體孔隙率圖

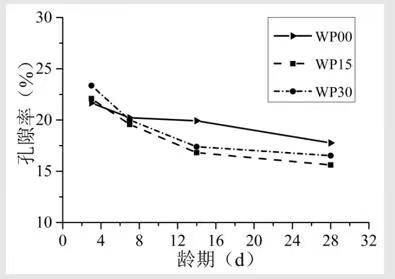

圖2 不同SAP摻量的CaO補償收縮水泥漿體孔隙率圖

圖1為不同養(yǎng)護溫度之間的CaO補償收縮水泥漿體孔隙率隨齡期的變化圖。由圖可知，40℃養(yǎng)護時孔隙率越小，20℃次之，60℃養(yǎng)護的孔隙率最大。

圖2為不同SAP摻量之間的CaO補償收縮水泥漿體孔隙率隨齡期的變化圖。從圖2中可以看出，3天前摻有SAP的CaO補償收縮水泥漿體大于不摻SAP的漿體，7天后摻有SAP漿體的孔隙率下降速度變快，并小于不摻SAP的漿體。

圖 3 不同養(yǎng)護溫度的補償收縮水泥漿體隨齡期變化的孔徑分布圖

60℃密封養(yǎng)護下CaO補償收縮水泥漿體的最幾孔徑值以及次峰峰值大于20℃和40℃，其中40℃養(yǎng)護時CaO補償收縮水泥漿體的最幾孔徑以及次峰峰值最小。

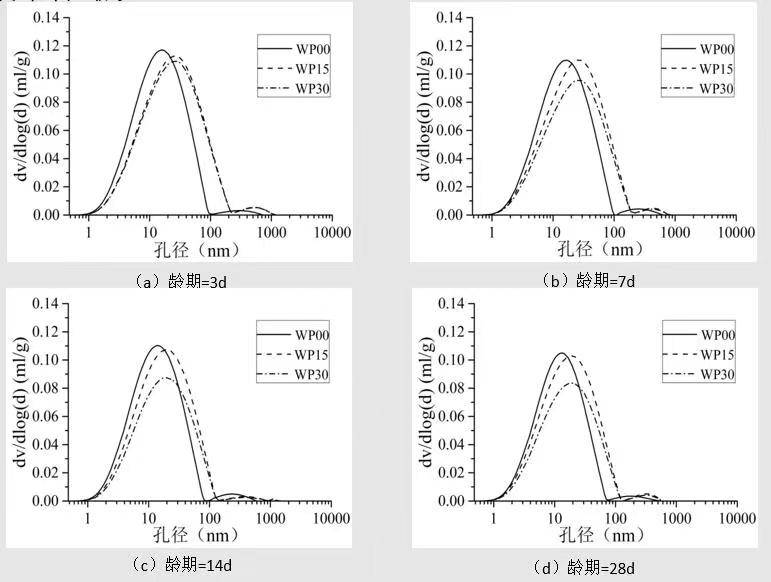

圖 4 不同SAP摻量的CaO補償收縮水泥漿體隨齡期變化的孔徑分布圖

在前3天，SAP摻量越大，凝膠孔最幾孔徑越大，凝膠孔數(shù)量越多，7天后， SAP摻量越大，凝膠孔最幾孔徑下降變快并小于不摻SAP的漿體。對于毛細孔，次峰峰值隨著SAP的增加而增加。

養(yǎng)護溫度的提高可以使?jié){體的早期水化速度加快，對于CaO補償收縮水泥漿體在20℃、40℃和60℃養(yǎng)護條件下的孔徑分布以及孔隙率大小關(guān)系是：40℃<20℃<60℃。

SAP的飽水摻入增大了漿體實際水灰比，漿體在前3天的孔徑和孔隙率都 大于不摻SAP的CaO補償收縮水泥漿體，7天后，當(dāng)漿體內(nèi)的自干燥作用明顯時，SAP的釋水作用使得漿體內(nèi)未水化的水泥顆粒繼續(xù)發(fā)生反應(yīng)，水化產(chǎn)物的填充作用使得漿體的孔徑被細化，孔隙率減小。

紐邁案例大賽作品： 河海大學(xué) 邸云菲
利用核磁共振技術(shù)研究CaO類補償收縮水泥基材料早期微觀孔結(jié)構(gòu)
　　

使用儀器：
中尺寸核磁共振成像分析儀MesoMR23-060H-I
