在現代巖土工程中，單純的靜力分析已無法滿足需求。隨著極端環境（如凍土區、高寒地區）和復雜工程（如能源開發、地質災害治理）的發展，水分在受力狀態下的動態行為成為了關鍵制約因素。

在寒冷地區，水分結冰膨脹是導致路基凍脹和凍融破壞的主要原因，研究動載或靜載作用下水分如何向凍結前沿遷移，對于預測冰楔生長至關重要。重載鐵路、高速公路上，列車荷載會改變土體內部的應力狀態，進而影響水分的滲透路徑，研究表明，動應力會加速水分向上遷移，導致翻漿冒泥等病害。在頁巖氣開采或地下核廢料處置中，注入流體的壓力變化會引發復雜的滲流-應力耦合，了解水分及流體在高壓下的遷移規律，直接關系到井壁穩定性與污染物擴散風險。

傳統土三軸視角專注于應力-應變曲線、峰值強度等宏觀參數，無法直接觀測水分是如何在剪切作用下集中，又是如何隨壓力梯度流動的。將土三軸與低場核磁水分監測技術結合，解決了傳統方法中“只能測宏觀結果，無法解釋內部過程”的痛點，是力學手段與物理場探測技術的深度融合的前沿科研體現。它不僅告訴我們“土體能承受多大的力”，更揭示了“在受力的過程中，水是怎么跑的、孔隙是怎么發育的”。這對于解決凍土路基失穩、鐵路翻漿冒泥以及非常規油氣開采中的井壁垮塌問題，具有不可替代的理論支撐作用。

基于低溫土三軸核磁系統的軟土水分遷移演化表征案例^[1]：

實驗材料與準備：

樣品來源：選用了兩種典型的軟土—淤泥質黏土和砂質粉土。

樣品規格：圓柱體尺寸：直徑39.1 mm × 高度 80 mm 。

圖一軟土制成的測試樣品

設備：豎放低場核磁共振設備

圖二 核磁設備MacroMR12-150V-I

實驗方案

裝樣：首先，利用滲流系統排除管路中的空氣，確保無氣泡干擾。隨后，在探頭線圈基座上依次放置無核磁信號的透水石、濾紙、土樣、透水石和加載帽，并用乳膠膜密封。

管路連接：將三軸夾持器外殼安裝好，并分別連接軸向壓力、圍壓、滲流及循環流體的進出口管路。

參數設置與測試：

1）初始狀態穩定：在凍結前，先對試樣進行滲流，直至其內部滲流通道達到穩定狀態，并采集此狀態下的初始核磁共振信號。

2）凍結-滲流耦合測試：設置圍壓為70 kPa，軸壓為100 kPa，模擬實際地層應力。開啟低溫循環，將凍結溫度設定為-30°C（梯度降溫），并施加0.5 ml/min的滲流邊界條件。在此過程中，系統持續采集T?譜和MRI圖像，以監測水分遷移和滲流通道的演化。

3）壓力融化測試：待試樣在-30°C下凍結穩定后，保持溫度不變，分級增加圍壓和軸壓（例如，軸壓/圍壓分別設置為100 kPa/200 kPa、300 kPa/500 kPa、600 kPa/1000 kPa），并采集相應壓力下的T?譜數據，以分析壓力融化過程中冰-水相變及孔隙結構的變化。

實驗結論與分析：

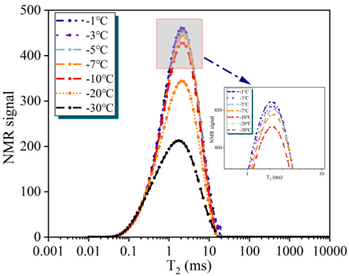

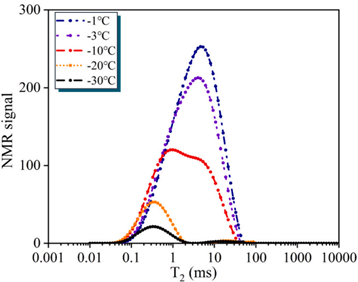

上圖展示了兩種人工凍結軟土（黏土、沙質粉土）在低溫凍結狀態下的核磁共振（NMR）T?譜。其孔隙結構變化機制如下：

1）大孔隙消失：自由水主要存儲于大孔隙中，當溫度降至凍結點（如黏土約-1℃ ），大孔隙內的水迅速凍結，導致其信號消失。

2）微孔主導：剩余主峰代表微孔中的結合水，其比例隨溫度降低而增加。以黏土為例，在-1℃至-30℃的凍結過程中，微孔數量較室溫增加5.9%~6.0%。

3）滲流-凍結耦合效應：滲流沖刷破壞大孔隙結構，使其分裂為微孔；同時凍結作用進一步促使大顆粒凍脹破裂，加劇微孔數量增長（砂質粉土在-30℃時大孔減少91.1%）

上圖展示了人工凍結軟土（黏土與砂質粉土）通過低溫三軸滲流MRI系統，在滲流邊界條件下模擬實際工程環境，并施加溫度梯度（從室溫降至-30 ℃ ）耦合作用下的孔隙結構動態演變。有以下分析結論：

1）孔隙結構變化特征：

黏土：滲流作用初期（未凍結時），大孔隙比例增加（微孔比例下降），形成非均勻滲流通道；凍結后（如-1℃至-30℃），大孔隙信號完全消失，微孔比例顯著上升（增加5.9%~6.0%），最終微孔占比達100%（圖五）。

砂質粉土：滲流作用形成均勻滲流通道，但凍結后大孔隙減少91.1%，微孔比例同步增加（-30℃時幾乎完全凍結）（圖六）。

2）機制解析：

滲流主導階段：水流沖刷導致黏土大孔隙擴張（顆粒遷移），砂質粉土因高滲透性形成均勻通道。

凍結主導階段：低溫使大孔隙中的自由水凍結，NMR信號消失（對應T?譜峰衰減）；未凍結水向微孔遷移，結合凍脹破裂效應（冰晶擠壓使大顆粒分裂），進一步增加微孔數量。

如您對以上應用感興趣，歡迎咨詢：18516712219

推薦：大口徑核磁共振成像分析儀（MacroMR12-150V-I）

參考文獻：

[1] Zhou J, Zhou H, Ban C, et al. Evolution characterization of moisture migration and pressure-melting of artificially frozen soft soil based on low-temperature triaxial seepage MRI system[J]. Cold Regions Science and Technology, 2025, 237
