致密儲層中流體滲流特征不同于常規儲層,與儲層的微觀孔隙結構有很大關系,正確認識油藏孔隙結構對于計算可采儲量、制定合理的開發方案非常重要。低磁場核磁共振T2 譜分布與孔隙結構有直接關系,可以一定程度上反映樣品的孔隙分布。下面簡單介紹核磁孔喉分布曲線的應用。

　　孔隙結構分析:

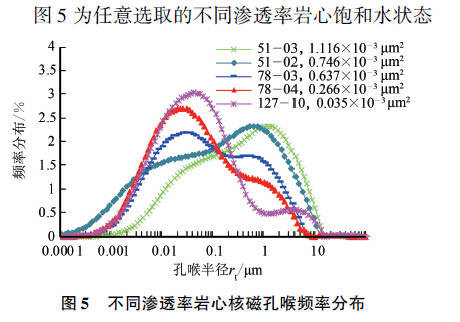

　　下圖為任意選取的不同滲透率巖心飽和水狀態下的核磁共振T2 譜轉換的孔喉半徑分布。從孔喉尺寸來看,轉換的核磁孔隙分布可分析出的孔喉尺寸范圍增加,數據點明顯增多,顯示了T2 譜在反映微小孔隙、復雜孔隙分布上獨特的優點。對比5 塊滲透率不同巖心的核磁孔喉分布發現,分析樣品的孔喉在0.01 ~ 1微米區間內較集中,曲線呈現出雙峰狀,隨著滲透率的降低,曲線右峰降低,左峰升高,即大孔喉所占比例減小,小孔喉所占比例增加

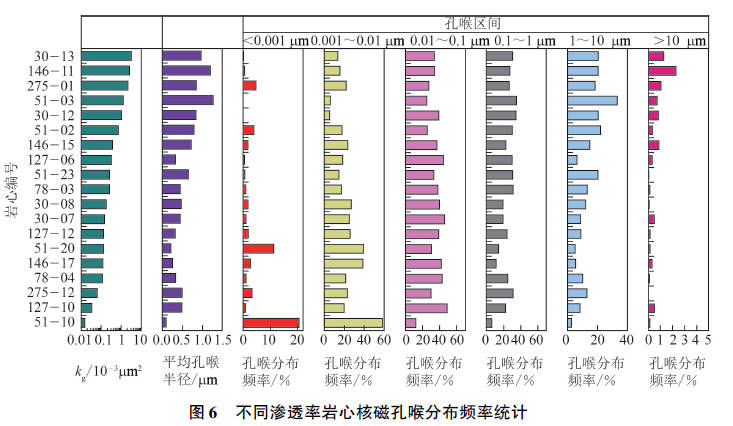

下圖為不同滲透率巖心核磁孔喉分布頻率統計

　可動流體分布:

　　油藏儲層中流體按其在多孔介質中的賦存狀態分為束縛流體和可動流體。致密儲層巖石由于孔隙微細、孔隙比表面積大,束縛流體含量較高,對儲層流體滲流性能的影響不容忽視,評價束縛流體(或可動流體)分布對于致密油氣藏的開發具有重要意義。

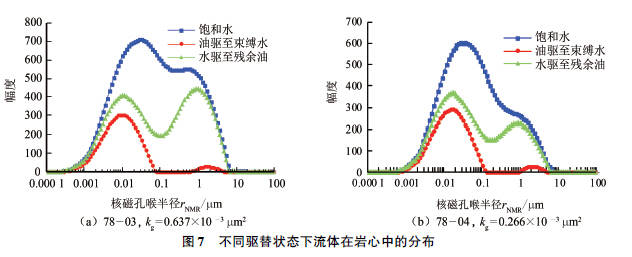

　　下圖為不同驅替狀態下水相在巖心孔隙中的分布。其中,束縛水狀態的曲線代表油驅后不可流動的水在孔隙中的分布,飽和水與束縛水狀態兩條曲線之間、殘余油與束縛水狀態兩條曲線之間以及飽和水與殘余油狀態兩條曲線之間分別為可動流體、可動油和殘余油在孔隙中的分布。

　　參考文獻 “核磁共振研究致密砂巖孔隙結構的方法及應用”《中國石油大學學報(自然科學版)》2015 年第39 卷第6期
